Motor sinkron tegangan rendah magnet permanen (PMSM) Seri HCP (3000r)

  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（3000r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（3000r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（3000r）
Tempat asal Cina
Nama merek HC
Sertifikasi CCC CE
Nomor model HCP S/M/L (3000r)
Kuantitas min Order 10 pcs
Harga negotiable
Kemasan rincian Melalui Pallet Laut / Melalui Karton Udara / Dengan Kemasan Ekspres
Waktu pengiriman 25 hari
Syarat-syarat pembayaran L/C, T/T
Menyediakan kemampuan 30K BUAH/Bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Jenis Produk Motor Listrik Tanpa Sikat Industri aplikasi Petrokimia, Pertambangan, Tenaga Listrik
Aplikasi Pabrik, Kipas Angin, Pompa, Kompresor, Ekstruder, Mesin Sabuk Model Seri konversi frekuensi magnet permanen HCP
Kelas perlindungan IP54/IP55 Tingkat isolasi F
Kekuatan nominal 1.1~11kw Kecepatan nominal 750r~3000r
Tegangan nominal 380(V) atau dibuat sesuai pesanan
Menyoroti

Mesin pertambangan magnet permanen ac

,

3000RPM motor ac magnet permanen

,

magnet rotor motor IP55
Tinggalkan pesan
Deskripsi Produk

Motor sinkron tegangan rendah magnet permanen (PMSM) seri HCP (1.1 ~ 11KW)



Deskripsi



Pabrik ini adalah mitra strategis dari Beijing Institute of Precision Electromechanical Control Equipment di bawah China Aerospace Science and Technology Corporation.

Pabrik ini telah dikombinasikan dengan produksi, pendidikan dan penelitian China Aerospace, Institut Teknik Elektro Akademi Sains Cina dan unit terkait lainnya,dan sepenuhnya mengandalkan kemampuan penelitian dan pengembangan peralatan China Aerospace untuk memastikan kinerja produk yang sangat baik., kualitas yang stabil dan dapat diandalkan.


1Bahan



Stator penggulung seri produk ini mengadopsi kualitas tinggi kumparan tembaga murni, dan rotor mengadopsi sintered NdFeB bumi langka magnet permanen, pilihan bahan standar tinggi,dan masa pakai produk yang panjang;


2. Desain



desain struktur motor ultra ringan, ultra tipis, kompak, kepadatan daya tinggi (24nm/kg, 5,8kw/kg), ukuran kecil, efisiensi yang lebih tinggi dan rentang operasi ekonomi yang lebih luas,dengan efek hemat energi yang signifikan;


3. Proses



Kerangka stator mengadopsi bahan PEEK dengan kekuatan tinggi dan karakteristik isolasi yang tinggi, pengisian dan pot bahan epoksi yang mengadopsi kekuatan tinggi dan konduktivitas termal yang tinggi,mengisi dan penyegelan untuk memecahkan kebutuhan pemasangan dan pendinginan, inti besi mengadopsi permeabilitas magnetik tinggi dan bahan paduan amorf kehilangan rendah, penggambaran mengadopsi spiral pusat cetakan, multi-tahap penggambaran, bahan SMC dan fiksasi magnet permanen,dan mengadopsi proses sepatu tiang magnetik dan teknologi perlindungan demagnetisasi untuk memastikan stabilitas dan keandalan produk.





Kinerja
Silakan lihat tabel berikut untuk parameter spesifik dari seri produk ini:



Motor model Kekuatan nominal Listrik nominal Kecepatan nominal Efisiensi Faktor Daya Torsi penghentian Stall current Torsi tarik keluar Berat badan
KW 380V/A r/menit ŋ% COSØ N.M. A N.M. kg
HCP90S-2 1.5 2.8 3000 88 ≥ 0.95 3.1 7 2 23
HCP90L-2 2.2 4 3000 89.7 ≥ 0.95 3.1 7 2 26.5
HCP100L-2 3 5.4 3000 89.7 ≥ 0.95 3.1 7.5 2 34
HCP112M-2 4 7.2 3000 90.7 ≥ 0.95 3.1 7.5 2 41
HCP132S-2 5.5 9.8 3000 92 ≥ 0.95 3.1 7.5 2 60
HCP132M-2 7.5 13.2 3000 92.5 ≥ 0.95 3.1 7.5 2 63
HCP160M-2 11 19.3 3000 93.5 ≥ 0.95 3 7.5 2 109
HCP160L-2 15 26 3000 93.8 ≥ 0.95 3 7.5 2 119
HCP180M-2 22 38 3000 94.7 ≥ 0.95 3 7.5 1.8 173
HCP180M-2 30 51.3 3000 95 ≥ 0.95 3 7.5 1.8 186
HCP180L-2 37 63.8 3000 95.3 ≥ 0.95 3 7.5 1.8 218
HCP200L-2 30 51.3 3000 95 ≥ 0.95 3 7.5 1.8 225
HCP200L-2 37 63.5 3000 95.2 ≥ 0.95 3 7.5 1.8 245
HCP200L-2 45 76.5 3000 95.6 ≥ 0.95 3 7.5 1.8 265
HCP225S-2 45 76.5 3000 95.6 ≥ 0.95 3 7.5 1.8 306
HCP225M-2 55 94 3000 95.8 ≥ 0.95 3 7.5 1.8 340
HCP250M-2 55 94 3000 95.8 ≥ 0.95 3 7.5 1.8 385
HCP280S-2 75 128 3000 96 ≥ 0.95 3 7.5 1.8 518
HCP280M-2 90 153.3 3000 96.1 ≥ 0.95 3 7.5 1.8 550
HCP315S-2 110 187.3 3000 96.2 ≥ 0.95 2.9 7.1 1.8 932
HCP315M-2 132 225 3000 96.2 ≥ 0.95 2.9 7.1 1.6 982
HCP315L-2 160 272 3000 96.5 ≥ 0.95 2.9 7.1 1.6 1100
HCP315L-2 180 306 3000 96.5 ≥ 0.95 2.9 7.1 1.6 1180
HCP315L-2 200 340 3000 96.6 ≥ 0.95 2.9 7.1 1.6 1280
HCP355M-2 250 426 3000 96.8 ≥ 0.95 2.9 7.1 1.6 1720
HCP355L-2 315 533 3000 96.8 ≥ 0.95 2.9 7.1 1.6 1980



Motor model Kekuatan nominal Listrik nominal Kecepatan nominal Efisiensi Faktor Daya Torsi penghentian Stall current Torsi tarik keluar Berat badan
KW 380V/A r/menit ŋ% COSØ N.M. A N.M. kg
HCP90S-4 1.1 2.05 1500 88 ≥ 0.95 3.1 7 2 23
HCP90L-4 1.5 2.78 1500 88.5 ≥ 0.95 3.1 7 2 27.5
HCP100L-4 2.2 3.98 1500 90.2 ≥ 0.95 3.1 7.0 2 35
HCP100L-4 3.0 5.4 1500 90.7 ≥ 0.95 3.1 7.0 2 40
HCP112M-4 4.0 7.2 1500 91 ≥ 0.95 3.1 7.0 2 45
HCP132S-4 5.5 9.7 1500 92.6 ≥ 0.95 3.1 7.0 2 63
HCP132M-4 7.5 13.2 1500 93.0 ≥ 0.95 3 7.0 2 75
HCP160M-4 11.0 19.3 1500 94.0 ≥ 0.95 3 7.5 2 115
HCP160L-4 15.0 26 1500 94.3 ≥ 0.95 3 7.5 1.8 135
HCP180M-4 18.5 32 1500 95 ≥ 0.95 3 7.5 1.8 172
HCP180L-4 22.0 38 1500 95.2 ≥ 0.95 3 7.5 1.8 185
HCP200L-4 30.0 51.6 1500 95 ≥ 0.95 3 7.2 1.8 235
HCP225S-4 37.0 63.5 1500 95.8 ≥ 0.95 3 7.2 1.8 300
HCP225M-4 45.0 77 1500 96.1 ≥ 0.95 3 7.2 1.8 330
HCP250M-4 55.0 94 1500 96.3 ≥ 0.95 3 7.2 1.8 410
HCP250M-4 75.0 128 1500 96.5 ≥ 0.95 3 7.2 1.8 438
HCP280S-4 75.0 128 1500 96.5 ≥ 0.95 3 7.2 1.8 518
HCP280M-4 90.0 153 1500 97 ≥ 0.95 3 7.2 1.8 608
HCP280M-4 110.0 187.2 1500 96.7 ≥ 0.95 3 7.2 1.8 650
HCP280M-4 132.0 223 1500 96.8 ≥ 0.95 2.9 7.2 1.8 370
HCP315S-4 110.0 187.2 1500 96.7 ≥ 0.95 2.9 6.9 1.6 935
HCP315L-4 160.0 272 1500 96.8 ≥ 0.95 2.9 6.9 1.6 1100
HCP315L-4 200.0 340 1500 96.9 ≥ 0.95 2.9 6.9 1.6 1350
HCP355M-4 250.0 423 1500 97.0 ≥ 0.95 2.9 6.9 1.6 1900
HCP355L-4 355.0 602 1500 97.1 ≥ 0.95 2.9 6.9 1.6 2100
HCP355L-4 400.0 678 1500 97.1 ≥ 0.95 2.9 6.9 1.6 2300



Motor model Kekuatan nominal Listrik nominal Kecepatan nominal Efisiensi Faktor Daya Torsi penghentian Stall current Torsi tarik keluar Berat badan
KW 380V/A r/menit ŋ% COSØ N.M. A N.M. kg
HCP90S-6 0.75 1.4 1000 87.2 ≥ 0.95 3.1 5.5 2 24
HCP90L-6 1.1 2.03 1000 88.7 ≥ 0.95 3.1 5.5 2 26
HCP100L-6 1.5 2.73 1000 89.8 ≥ 0.95 3.1 6.5 2 35
HCP112M-6 2.2 3.97 1000 91 ≥ 0.95 3.1 6.5 2 40
HCP132S-6 3 5.37 1000 92 ≥ 0.95 3.1 6.5 2 60
HCP132M-6 4 7.08 1000 92.8 ≥ 0.95 3.1 6.5 2 75
HCP132M-6 5.5 9.68 1000 93.5 ≥ 0.95 3.1 6.5 2 78
HCP160M-6 7.5 13 1000 94.2 ≥ 0.95 3 6.5 2 110
HCP160L-6 11 19 1000 94.7 ≥ 0.95 3 6.5 2 135
HCP180L-6 15 25.8 1000 95.1 ≥ 0.95 3 7 2 175
HCP200L-6 18.5 31.8 1000 95.5 ≥ 0.95 3 7 1.8 220
HCP200L-6 22 37.8 1000 95.8 ≥ 0.95 3 7 1.8 230
HCP225M-6 30 51.3 1000 96.2 ≥ 0.95 2.9 7 1.8 280
HCP250M-6 37 63.2 1000 96.3 ≥ 0.95 2.9 7 1.8 380
HCP280S-6 45 76.8 1000 96.4 ≥ 0.95 2.9 7 1.8 480
HCP280M-6 55 93.8 1000 96.5 ≥ 0.95 2.9 7 1.8 550
HCP315S-6 75 128 1000 96.5 ≥ 0.95 2.8 6.7 1.6 870
HCP315M-6 90 153 1000 96.5 ≥ 0.95 2.8 6.7 1.6 950
HCP315L-6 110 187 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1130
HCP315L-6 132 223 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1190
HCP355M-6 160 263 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1720
HCP355M-6 200 340 1000 96.7 ≥ 0.95 2.8 6.7 1.6 1900
HCP355L-6 250 425 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2000
HCP355L-6 315 536 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2200
HCP355L-6 375 637 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2300
HCP355L-6 400 680 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2450



Motor model Kekuatan nominal Listrik nominal Kecepatan nominal Efisiensi Faktor Daya Torsi penghentian Stall current Torsi tarik keluar Berat badan
KW 380V/A r/menit ŋ% COSØ N.M. A N.M. kg
HCP112M-8 1.5 2.74 750 90 ≥ 0.95 3.1 6 2 43
HCP132S-8 2.2 4 750 90.4 ≥ 0.95 3.1 6 2 60
HCP132M-8 3 5.3 750 91.5 ≥ 0.95 3.1 6 2 75
HCP160M-8 4 7.1 750 92.3 ≥ 0.95 3.1 6 2 102
HCP160M-8 5.5 9.7 750 93.1 ≥ 0.95 3.1 6 2 110
HCP160L-8 7.5 13.2 750 93.7 ≥ 0.95 3.1 6 2 131
HCP180M-8 11 19.2 750 94.2 ≥ 0.95 3 6.6 2 175
HCP200L-8 15 26 750 94.7 ≥ 0.95 3 6.6 2 235
HCP225S-8 18.5 32 750 95.1 ≥ 0.95 3 6.6 1.8 280
HCP225M-8 22 38 750 95.4 ≥ 0.95 3 6.6 1.8 300
HCP250M-8 30 51.5 750 95.6 ≥ 0.95 2.9 6.6 1.8 380
HCP280S-8 37 63.5 750 95.8 ≥ 0.95 2.9 6.6 1.8 480
HCP280M-8 45 77 750 95.8 ≥ 0.95 2.9 6.6 1.8 560
HCP315S-8 55 94.5 750 95.9 ≥ 0.95 2.8 6.4 1.6 920
HCP315M-8 75 128.5 750 96 ≥ 0.95 2.8 6.4 1.6 990
HCP315L-8 90 153 750 96 ≥ 0.95 2.8 6.4 1.6 1083
HCP315L-8 110 188 750 96 ≥ 0.95 2.8 6.4 1.6 1180
HCP315L-8 132 226 750 96.1 ≥ 0.95 2.8 6.4 1.6 1250
HCP355M-8 160 275 750 96.1 ≥ 0.95 2.8 6.4 1.6 1910
HCP355M-8 180 308 750 96.1 ≥ 0.95 2.8 6.4 1.6 2020
HCP355L-8 200 343 750 96.1 ≥ 0.95 2.8 6.4 1.6 2080
HCP355L-8 250 428 750 96.1 ≥ 0.95 2.8 6.4 1.6 2150
HCP355L-8 280 480 750 96.1 ≥ 0.95 2.8 6.4 1.6 2230
HCP355L-8 315 540 750 96.1 ≥ 0.95 2.8 6.4 1.6 2300

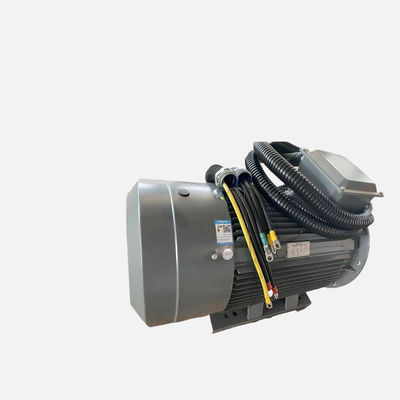

Motor sinkron tegangan rendah magnet permanen (PMSM) Seri HCP (3000r) 0

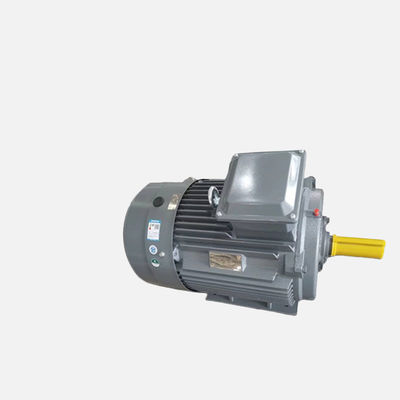

Motor sinkron tegangan rendah magnet permanen (PMSM) Seri HCP (3000r) 1

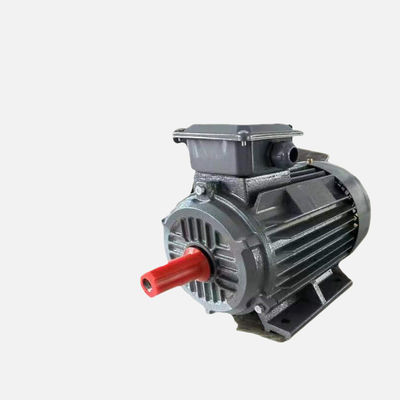

Motor sinkron tegangan rendah magnet permanen (PMSM) Seri HCP (3000r) 2

Motor sinkron tegangan rendah magnet permanen (PMSM) Seri HCP (3000r) 3

Motor sinkron tegangan rendah magnet permanen (PMSM) Seri HCP (3000r) 4



Motor sinkron tegangan rendah magnet permanen (PMSM) Seri HCP (3000r) 5



Motor sinkron tegangan rendah magnet permanen (PMSM) Seri HCP (3000r) 6

Motor sinkron tegangan rendah magnet permanen (PMSM) Seri HCP (3000r) 7
